G45J直流式衬胶隔膜阀

G45J直流式衬胶隔膜阀
  • 联系人:谢经理
  • 电话:+86-137-6468-3999
  • 邮箱:dls@shdlsfm.com

设计与制造:GB122239


结构长度:GB12221、JB1688

法兰连接尺寸:GB4216、JB78


G45J直流式衬胶隔膜阀用途


本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。

适用温度:≤85℃、≤100℃、 ≤120℃(按照衬里和隔膜材料)

压力等级:PN0.6、1.0、1.6


材料


阀体:铸铁、球墨铸铁、碳钢、不锈钢

阀盖:铸铁、球墨铸铁、碳钢、不锈钢

衬里:无衬里、橡胶

隔膜:橡胶

阀瓣:铸铁、碳钢

阀杆:碳钢、不锈钢手轮:铸铁


测试


衬里层:电火花检测

试验与检验按GB/T13297标准

公称压力:PN(Mpa)

阀体:PN×1.5

密封:PN×1.1


结构特点


隔膜阀是一种特殊形式的截止阀;

1、弹性密封的开闭件,确保没有内漏;

2、流线型的流道,使得压力损失小;

3、没有填料函,因此没有外漏;

4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;

5、隔膜可更换,维护费用低;

6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

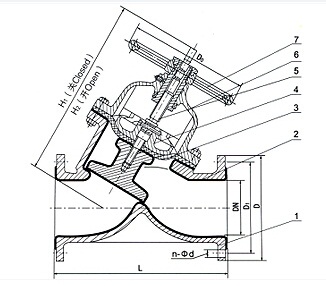

部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮


主要尺寸及重量


DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

0.6

0.6

145

115

85

4-14

2

178

190

120


32

160

140

100

4-18

2

196

217

140


40

180

150

110

4-18

3

196

217

140

14

50

210

165

125

4-18

3

219

240

200

20

65

250

185

145

4-18

3

264

272

200

29

80

300

200

160

4-18

3

285

315

280

42

100

350

220

180

8-18

3

352

383

320

61

125

400

250

210

8-18

3

470

515

320

79.5

150

0.4

460

285

240

8-22

3

508

554

400

150

200

570

340

295

8-22

4

602

660

500

236.5

250

680

395

350

12-22

4

708

786

500


300

790

445

400

12-22

4
