高密封取样阀
特性
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接 (NPT,G,Rc,Rp…)
3. 结构特征: 软硬双密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

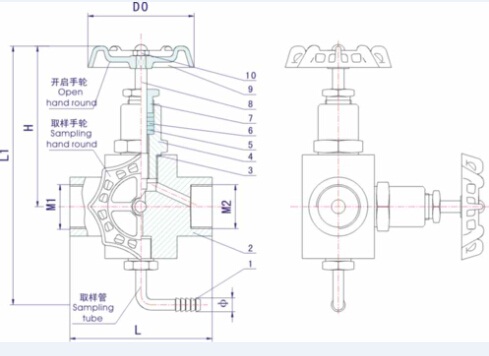

主要零件材料
序号 | 零件名称 | 材质 |
1 | 取样管 | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
3 | 阀盖垫片 | 紫铜(Red copper) PTFE RTFE |
4 | 阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
5 | 填料垫 | PTFE 柔性石墨、金属盘根 |
6 | 填料 | PTFE 柔性石墨(Expanded Graphite) |
7 | 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
8 | 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
9 | 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
10 | 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
主要外形尺寸
型号 | 公称通径 DN | M1 | M2 | ø | L | L1 | H | D0 |
GMJ14F/H-1 | DN6 | M20X1.5 | G1/2 | ø10 | 70 | 153 | 110 | ø60 |
