电动法兰硬密封蝶阀

电动法兰硬密封蝶阀
  • 联系人：谢经理
  • 电话：+86-137-6468-3999
  • 邮箱：dls@shdlsfm.com
  • 详细信息

电动法兰硬密封蝶阀在气体、液体管道上起调节流量或截流介质的作用，法兰衬胶蝶阀具有耐强腐蚀、稳定性好、可靠性强的特点，法兰衬胶蝶阀还具有密封可靠性强，防腐能力强，操作力矩小等优点，因此法兰衬胶蝶阀广泛的应用于食品、医药、化工、石油、电力、轻纺、造纸等行业。

法兰蝶阀 采用标准

法兰连接尺寸GB4216.4-84;GB9115.8-88

结构长度GB12221-89

压力试验GB/T13927-92;ZBJ16006-90

法兰蝶阀 主要技术参数


公称通径DN（mm）

50~2000

公称压力PN（MPa）

0.6

1.0

试验压力

Ps（MPa）

强度试验

0.9

1.5

密封试验

0.66

1.1

适用介质

水、蒸汽、油品、海水、酸类

适用温度

-40℃~200℃


法兰蝶阀 主要零件材料


名称

材料

阀体

WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

HT250

阀板

WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

HT250

阀杆

2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti

密封圈

CR、NBR、EPDM、FPM

填料

NBR、柔性石墨 V型橡胶垫

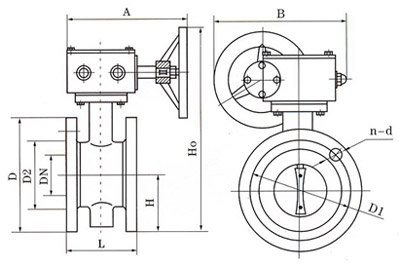

法兰衬胶蝶阀 主要外形尺寸


通径（DN）

L

D1

D

Z-Φd

H

H0

A

B

D0

Wt/kg

50

108

125

165

4-18

82.5

443

125

125

80

51

65

112

145

185

4-18

92.5

463

125

125

80

62

80

114

160

200

8-18

100

483

125

125

80

73.5

100

127

180

220

8-18

110

498

125

125

80

87

125

140

210

250

8-18

125

682

325

245

150

98

150

140

240

285

8-22

142.5

736

325

245

150

102

200

152

295

340

8-22

170

800

325

245

150

150

250

165

350

395

12-22

192.5

895

363

313

200

170

300

178
