气动衬氟蝶阀

气动衬氟蝶阀
  • 联系人：谢经理
  • 电话：+86-137-6468-3999
  • 邮箱：dls@shdlsfm.com
  • 详细信息

气动衬氟蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。


气动衬氟蝶阀产品特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能you效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、衬胶蝶阀结构Du特，操作灵活，省力，方便。

气动衬氟蝶阀密封材料适用范围


密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类


对夹式衬胶蝶阀 主要零件材料

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

蜗轮装置

组合件


测试


衬里层：电火花检测

试验与检验按GB/T13927标准

公称压力：PN（MPa）

阀体：PN×1.5

密封：PN×1.1


对夹式衬胶蝶阀 基本型号

手
动

D71J 半衬

蜗
轮
传
动

D371J 半衬

D71J全衬里

D371J全衬里

D71F4 全衬里

D371F4 全衬里

D71F46 全衬里

D371F46 全衬里

气
动

D671J半衬

电
动

D971J 半衬

D671J全衬里

D971J全衬里

D671F4 全衬里

D971F4 全衬里

D671F46 全衬里

D971F46 全衬里


对夹式衬胶蝶阀 设计标准
设计与制造：GB12238
结构长度：GB12238
法兰连接尺寸：GB4216

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、蜗轮装置

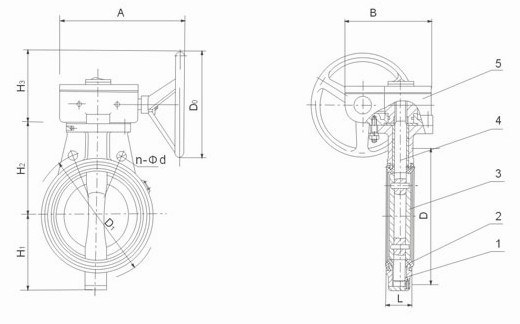

对夹式衬胶蝶阀 主要外形尺寸


公称通径DN

公称压力MPa

工作压力MPa

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

Do
mm

H3
mm

A
mm

B
mm

质量
Kg/kilos

40

1.0

1.0

33

150

110

4-18

55

100

150

62

164

125

6

50

43

165

125

4-18

64

120

150

62

164

125

7

65

46

185

145

4-18

80

120

208

62

164

125

10

80

46

200

160

8-18

112

130

260

62

164

125

11

100

52

220

180

8-18

90

140

275

62

164

125

12

125
